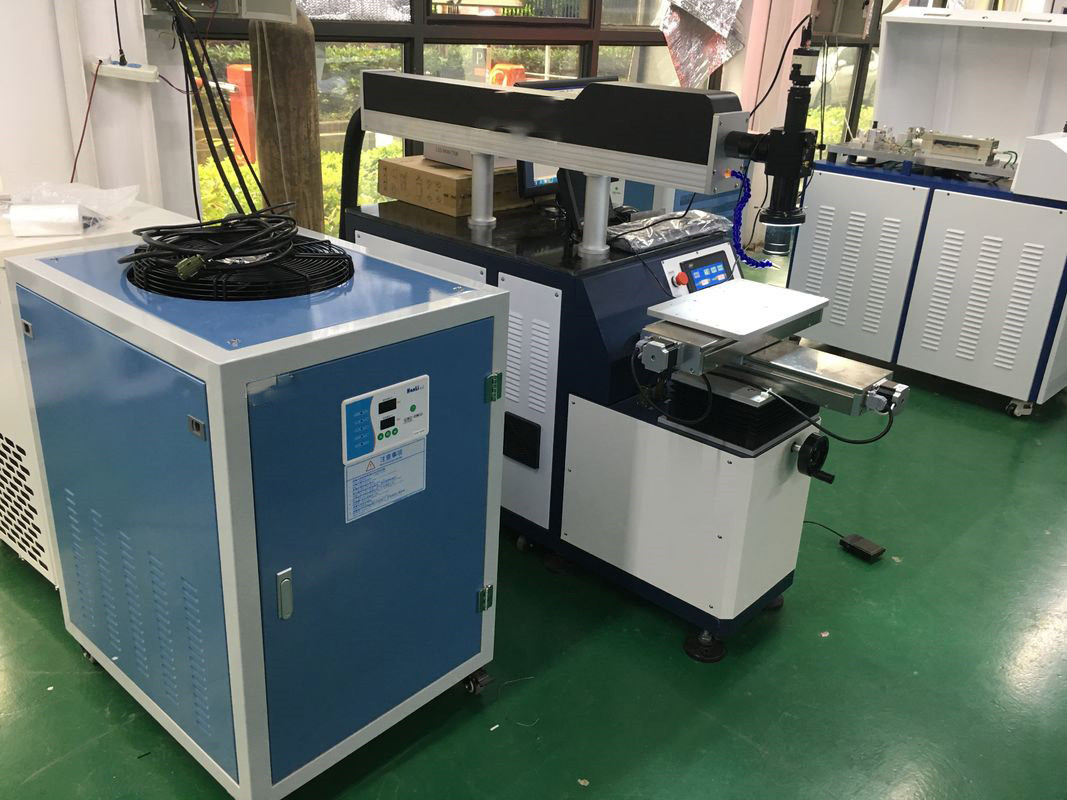

Macchina della saldatura a laser dell'acciaio inossidabile YAG di velocità veloce

Vantaggi:

1) Velocità veloce, alta profondità e quasi nessuna deformazione.

2) Nella stanza o nei termini speciali per l'apparecchio per saldare di saldatura e. per esempio, un laser semplice dal campo magnetico. il fascio non sarà sfalsato; il laser in vuoto, aria e certo gas nell'ambiente ha potuto applicare la saldatura ed ha passato il vetro o irradiare il materiale trasparente alla saldatura;

3) Può saldare il materiale difficile della colata, quali il titanio, il quarzo ecc. Può saldare il materiale di isomeria con buona qualità.

4) Densità di alto potere dopo il fuoco del laser. Quando la saldatura del pezzo in lavorazione di alto potere, rapporto di profondità può essere 5:1, di prim'ordine può spettare al 10:1

5) Può essere usato per minisize la saldatura. Il raggio laser è messo a fuoco ad una luce e fa il posizionamento accurato può essere utilizzato nella fabbricazione in serie, ha automatizzato un piccolo pezzo dentro. il gruppo di saldatura;

6) Per essere saldato aree inaccessibili, così saldatura interurbana, contatto con flessibilità.

La macchina ha compreso i dettagli delle parti

Questa attrezzatura ha consistito delle fonti di laser (camera di doratura), dell'alimentazione elettrica del laser, del sistema di raffreddamento, del sistema di posizionamento del laser, del sistema del fuoco, di due sistemi di collegamento di asse, del sistema di controllo industriale del PC, sistema del monitor del CCD, ecc.

Norma tecnica principale della macchina

1) Alimentazione elettrica del laser

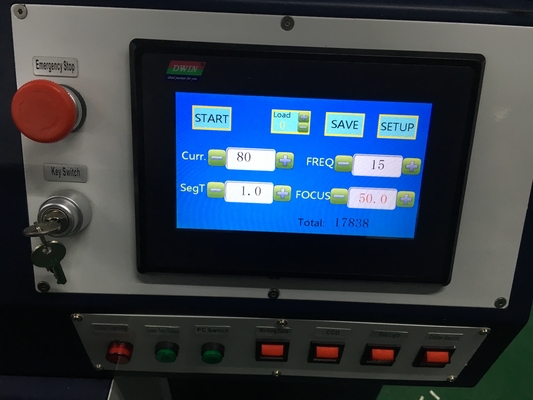

Il potere del laser del circuito principale o circuito, avviato dal circuito di controllo o circuito, il circuito di protezione, con una corrente e dispositivo di protezione di traffico, la corrente, la larghezza e frequenza sarà trasferito. il potere inoltre ha fatto le funzioni di onda può essere basato su necessità di installare le forme d'onda dell'uscita, per materiali di brasatura differenti. il potere del pannello di operazione in corso e la larghezza e la frequenza, il lavoro di quella funzione. i suoi indicatori specifici come segue:

Rifornimento di alimentazione in ingresso entrata: trifase/50Hz/40A 380v±5%

Valutazione dell'alimentazione elettrica: 15KW

Impulso che lavora 0-500A corrente

Limite di instabilità dell'alimentazione elettrica: ≤ ±5%

2) Fonte di laser:

Le fonti di laser adotta la cavità lunga della porcellana di vita dal Regno Unito (il rendimento elevato, la buona stabilità al calore, resiste alla conversione corrosiva e alta dell'elettricità della foto. Il buon modo del fascio, può raggiungere per continuare a lavorare), Xe-lampada doppia e singola cavità del laser.

3) Sistema di raffreddamento

Le fonti di laser dovrebbero essere con acqua pura di distillano l'acqua.

Sistema di raffreddamento della temperatura dell'acqua, a causa della polizia e della funzione protettiva.

Circolazione nel modo fresco:

Portata del controllo della temperatura: 20-25°C

Stabilità di temperatura: ±10c

Corrente dell'acqua di raffreddamento: 20-35L/min

Protezione di guasto: Il potere del laser con una catena di scorrere per proteggere e una protezione più calda

Potere di raffreddamento: 5P

Per l'uso di protezione delle acque: mese >3

4) Sistema di posizionamento del laser:

Usa una luce laser a semiconduttore come istruzioni per un sistema ottico delle norme e del lavoro per indicare la posizione.

5) Sistema del fuoco ed ottico:

Adotti la singola uscita del laser, saldante il fuoco F=100mm (f=80/120/150mm facoltativi)

Dimensione della facula: 0.2-1.5mm, partita il sistema del illume e lo stesso dispositivo di protezione del gas di asse.

6) Sistema dei monitor del CCD:

Adotti lo stesso sistema del monitor di asse, (partita 9,2" LCD in bianco e nero), 20 volte come grande multiplo.

Applicazione:

Industriale di applicazione: Per industria delle comunicazioni via radio, le arti ed i mestieri e gioielli e componenti elettronici, aspetto del sensore, macchinario di precisione, hardware, pezzi di ricambio per l'automobile, ecc.

Materiale di applicazione: L'acciaio inossidabile, acciaio al carbonio normale, acciaio legato: saldatura ed acciaio inossidabile, d'acciaio fra la saldatura e l'acciaio a basso tenore di carbonio di acciaio inossidabile, i -310 316 d'acciaio acciaio inossidabile, acciaio legato e 347 nichel, livelli differenti di nichel, titanio, nichel, latta, rame, alluminio, niobio, oro, argento di metallo o unire in lega lo stesso metallo per la saldatura. Rame e nichel, titanio, rame e nichel, titanio, titanio, molibdeno, ottone, rame ed acciaio a basso tenore di carbonio, rame, metallo per la saldatura.

Caso di applicazione: la macchina della saldatura a laser è ampiamente usata nelle coperture del metallo della batteria del telefono cellulare, la saldatura, la saldatura della struttura di vetro, la tastiera che salda, saldatura di acciaio del silicio ed acciaio inossidabile a saldatura, mobilia e vuoto, tazza, ciotola, la porta - maniglia e le candele, filtro, grasso, un tubo di riscaldamento, ecc.

Parametro di prestazione

Requisito del luogo di lavoro:

1) Utilizzato nella temperatura ambiente

2) Requisito di elettricità dell'alimentazione elettrica: 380V trifase; 50Hz.

3) Rete dell'alimentazione elettrica: ± 5%, la fluttuazione in conformità con la rete internazionale. un 5% nuova ampiezza e con un flusso costante automatico e.

4) Vicino all'installazione dovrebbe essere nessun forte disturbo elettromagnetico. l'installazione vicino evita una stazione radio o le stazioni di relè del lancio.

5) I suoi fondamenti più di meno dell'ampiezza di vibrazione: 50um, meno di 0. 05g è più di meno di 3. da evitare di timbrare fuori tali tantissime attrezzature delle macchine utensili vicino.

6) Gli ingombri dell'attrezzatura assicurarsi che non ci sia polvere del fumo, evitano e metallo abrasivo della polvere per l'ambiente di lavoro serio.

7) Alcuno dell'ambiente dovrebbe essere di impedire statico il pavimento ed il rafforzamento dello schermo, ecc.

8) Il lavoro dell'acqua per raffreddare le richieste di qualità dell'acqua, per usare per distillare l'acqua, o non può usare l'acqua di rubinetto e l'acqua minerale per uno ione dell'più alto metallo o l'altra acqua minerale.

Campioni di questa saldatura a laser della macchina per riferimento:
