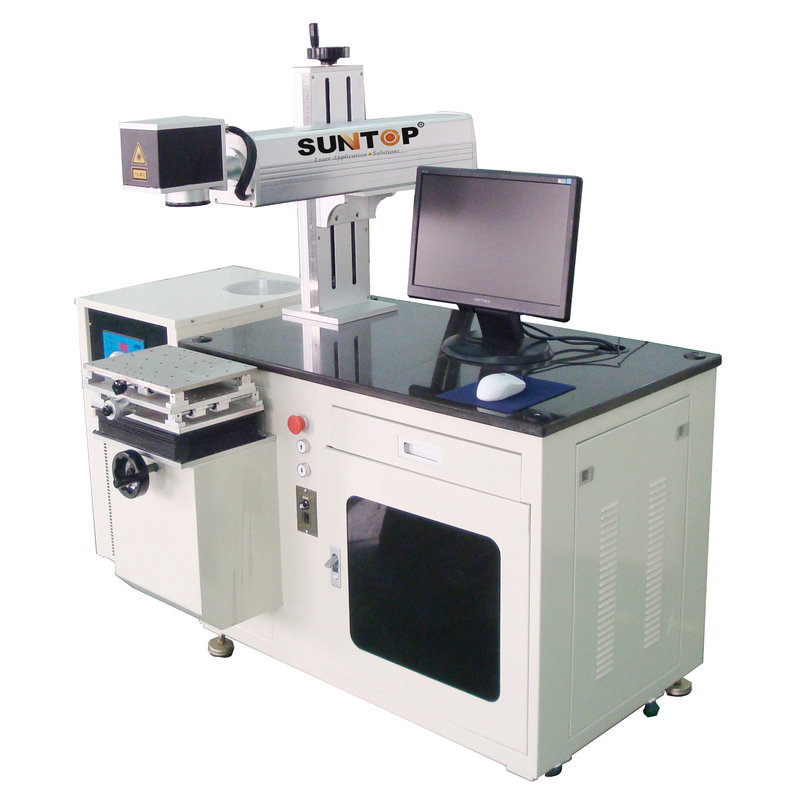

Macchina della marcatura del laser a diodi di raffreddamento ad acqua 50W 75W 100W
1. L'introduzione generale della macchina
Questo i generi di indicatore del laser a diodi la fonte di laser dentro le parti fondamentali sono importati da U.S.A. confrontando l'indicatore del laser della fibra, ha la prestazione costata economica ma la qualità di segno è buona inoltre, è adatto a fabbrica di limitata entità ed a fabbriche private incontrare la loro marcatura sparsa quotidiana.
2. Le caratteristiche principali della macchina
◆Sistema ottico sigillato completo, senza manutenzione
◆Le componenti chiavi hanno utilizzato in tutta la marca internazionale.
◆Posizionamento di luce rossa, ascensore elettrico, consumo di energia basso
◆Alta precisione che segna la qualità, nessun demming, segnare bianco, segnare nero, marcatura di profondità.
◆Adatto a continuo monti la linea il lavoro, software può conservazione di dati, tracciabilità e automazione di movimento.
◆Progettazione sigillata ottica di brevetto nazionale, doppio aumento e giù la tavola di lavoro.
3. Le caratteristiche tecniche principali della macchina
|
Intero potere del consumo della macchina
|
1000W
|
|
Portata di segno
|
F=160mm (norma)
|
|
Velocità di segno del laser
|
7000mm/s
|
|
Frequenza di ripetizione del laser
|
10KHZ-80KHZ
|
|
Wideth di Min.line
|
0.015mm (dipenda da materiale)
|
|
Profondità di segno di Max.single
|
≤0.3mm (dipenda da materiale)
|
|
Carattere minimo
|
0.1mm
|
|
Laser potenza di uscita
|
50W (75W o 100W sono facoltativi)
|
|
Moduli la frequenza
|
200HZ-50KHZ
|
|
Wavelengh del laser
|
1064nm
|
|
Portata dell'aggiornamento continuo
|
0-25A
|
|
Modo di raffreddamento
|
Raffreddamento ad acqua
|
|
Tensione in ingresso
|
220V/50-60HZ
|
4. Le configurazioni principali della macchina
|
Modello
|
ST-DL50
|
|
Galvanometro (analizzatore)
|
SGS
|
|
AO Q-SWITH
|
U.K- Gooch Housego
|
|
Cristallo del laser
|
Originale: ∮3
|
|
Sistema di raffreddamento
|
ALBA, temperatura distinguere tasso ±0.1°
|
|
Lente dell'estensore
|
La Germania
|
|
Rifletta la lente
|
La Germania
|
|
Alimentazione elettrica del Q-commutatore
|
STELLE
|
|
Computer
|
PC industriale speciale, colore LCD.
|
|
Software
|
JCZ
|
|
AD/DA
|
JCZ
|
|
Fonte di laser (parti fondamentali ottiche)
|
Americano
|
|
Potere del laser
|
50W
|
5. Applicazione ed i materiali principali
Il nostro indicatore del laser a diodi può segnare tutte le superfici di metallo e molti materiali del metalloide. adatto ad applicazioni che richiede le marcature approfondite di accuratezza e di alta precisione.
Ampiamente usato nelle componenti elettriche, chip integrati, apparecchio elettrico, attrezzature di comunicazione. strumenti, macchinario di precisione, strutture di vetro, ABS, plastica. orologi ed orologi, accessori, accessori automobilistici, bottoni di plastica, materiale da costruzione, imballante. tubi del PVC ed elaborazione medica e fabbricazione dello strumento.
6. I campioni di segno del laser del questo generi di indicatore del laser a diodi
